F542教室

教室内の機器設置状況等を紹介してます

教室全景 AV操作卓

教室概要

  • パソコンやビデオ(BD、DVD)の映像はサイドのスクリーンに投影する事が出来ます。
  • [教室間中継]の配信・受信が出来ます。

教室内設置機器


機器 型番 数量 備考 写真



プロジェクター VPL-FHZ55 1台 明るさ:4000lm
スクリーン 1面 ・120インチ(16:10)
 ※2584×1615(mm)
A
V

コントロールパネル 特型 1式 ・室内照明関連
・電動ブラインド(暗幕)
・システム電源
・プロジェクター電源
・映像提示選択
・スクリーン昇降
・AV/マイク音量

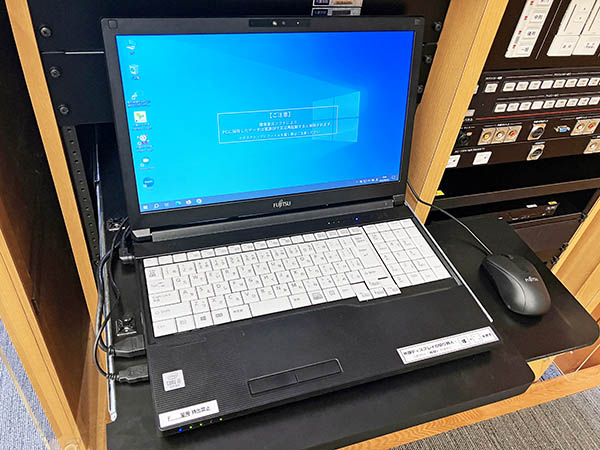

常設パソコン 1台 仕様はこちら
BD/DVDプレーヤー DMP-BD81 1台 再生互換表はこちら
教材提示装置 VZ-9 plus3 1台






CDプレーヤー CD-200 1台





有線マイク入力 外部入力パネル内 1式 ・XLR/フォーン兼用コネクター
外部AV入力 1式 ・RCA(V/L/R)
外部HDMI入力 1式 ・タイプAソケット(19ピン)
外部PC入力 1式 ・VGA(ミニD-sub15)コネクター
・RCA(L/R)
・LAN



ワイヤレスマイク ・ハンド型×1
・タイピン型×1
2波※ ※同時使用可能数
有線マイク 収納引き出し内 1※ ※最大接続可能本数


録画/録音用外部出力 外部出力パネル内 ・外部HDMI出力(タイプAソケット)
・録音用外部出力(RCA(L/R))
Webカメラ 収納引き出し内 1台 ※USB2.0接続

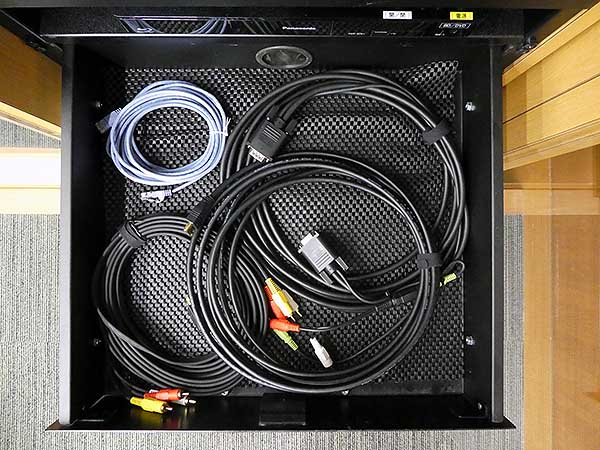

各種ケーブル 収納引き出し内 1式 ・HDMIケーブル(タイプA-タイプA)
・音声付きVGAケーブル(Dsub15-Dsub15)
・AVケーブル(RCA(赤白黄)-RCA(赤白黄)
・LANケーブル
各種リモコン 1式 ・CDプレーヤー用
・BD/DVDプレーヤー用
・プレゼンマウス
・レーザーポインター
・指示棒

ご注意

  • 教室でBDやDVDを再生する際、以下の互換表を参考にして下さい。[再生可能なBD/DVDについて(PDF形式)]
  • Macintosh、iPad、iPhoneなどの機器を持込み映像音声を出力するには専用ケーブルが必要となる場合があります。
    専用ケーブルはご自身でご用意下さい。

教室等の利用について

  • 原則として機器の設営、操作、撤収は利用者自身で行って下さい。
  • 各機器や各設備に関するご質問やご相談は「メディア教育開発グループ(本館E棟3階E366室/内線:8302)」までお願いします。
