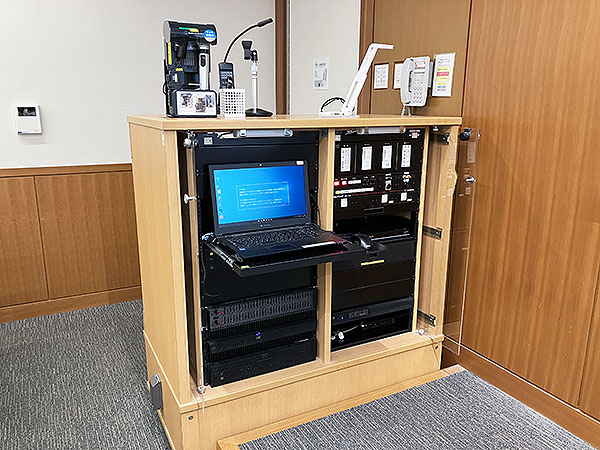

教室全景	AV操作卓

教室概要

• 定員：110人
• 座席：固定
• PC、BD、DVD、教材提示装置の映像は正面のスクリーンに投影できます。
• PC、BD、DVD、CD、マイクの音声はスピーカーより拡声します。
• ［教室間中継］の送信・受信ができます。
  ※双方向の通信はできません。
• 学生席の机コンセントが使用できます。

教室内設置機器

　　　　　　　　　　　 　　　 　

	機器	型番	数量	備考	写真
映 像 提 示	プロジェクター	PT-DW640S	1台	明るさ：6,000lm
	スクリーン	ES-WX120W	1面	120インチ（ワイド）
A V 操 作	机コンセント電源スイッチ	−	１式	学生席机コンセント用
	コントロールパネル	特型	１式	・電源（システム、プロジェクター、MIC） ・環境設定（スクリーン、蛍光灯、ダウンライト、暗幕） ・映像選択（プロジェクタ—、プレビュー）
	オーディオミキサー	WR-X22	1台	・マイク音量 ・AV音量

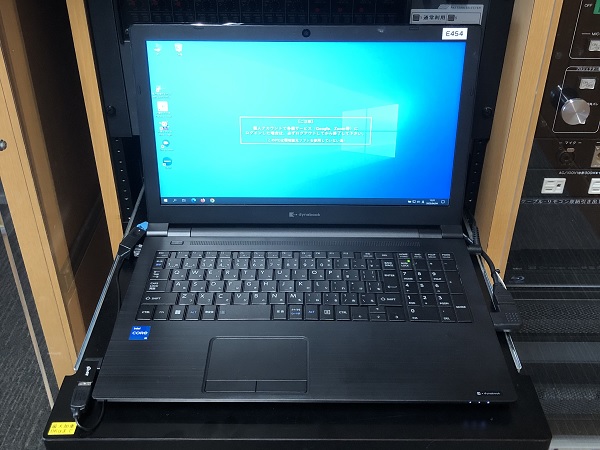

映 像 系 メ デ ィ ア	常設PC	−	1台	仕様はこちら
	BD/DVDプレーヤー	DMP-BDT110	1台	再生互換表はこちら
	教材提示装置	VZ-9plus3	1台	−
音 声 系 メ デ ィ ア	CDプレーヤー	CD-200	1台	−
	録音用 SD/USBメモリレコーダー	DN-F650R	1台	録音用（ワンタッチボタン有） ※オーディオミキサーのパターンスイッチ 　 の変更で再生可 ※操作マニュアルはこちら

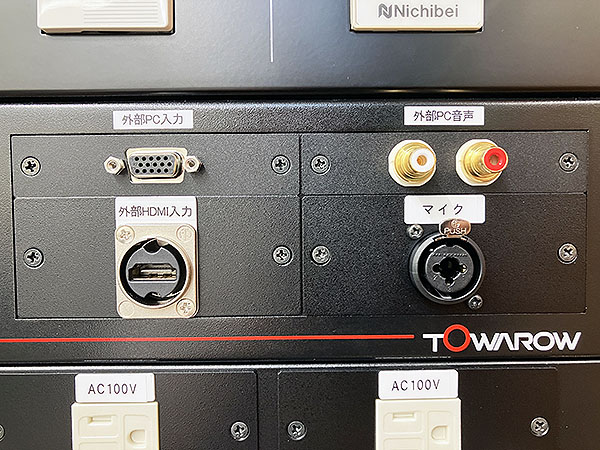

持 込 機 器 入 力	有線マイク入力	外部入力パネル内	1式	・XLR/フォーン兼用コネクター
	外部AV入力		1式	・RCA（V/L/R）
	外部HDMI入力		1式	・タイプAソケット（19ピン）

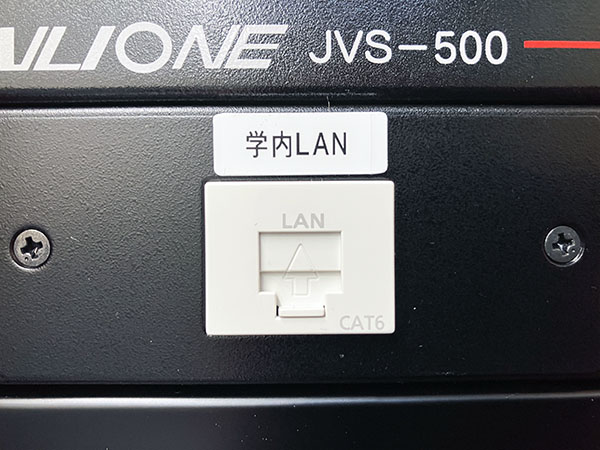

	外部PC入力		1式	・VGA（ミニD-sub15）コネクター ・RCA（L/R) ・LAN
マ イ ク 系	ワイヤレスマイク	・ハンド型×1 ・タイピン型×1	2※	※同時使用可能数
	有線マイク	−	1※	※最大接続可能本数
そ の 他	録画／録音用外部出力	外部出力パネル内		・外部HDMI出力（タイプAソケット） ・録音用外部出力（RCA（Ｌ/R））
	各種ケーブル等	収納引き出し内	1式	・HDMIケーブル（タイプA-タイプA） ・音声付きVGAケーブル（Dsub15-Dsub15） ・AVケーブル（RCA（赤白黄）-RCA（赤白黄）） ・LANケーブル
	各種リモコン等	−	1式	・CDプレーヤー用 ・BD/DVDプレーヤー用 ・プレゼンマウス ・レーザーポインター ・指示棒

ご注意

• 教室でBDやDVDを再生する際、次の互換表を参考にしてください。［再生可能なBD/DVDについて（PDF形式）］
• Macintosh、iPad、iPhoneなどの機器を持込み映像音声を出力するには専用ケーブルが必要となる場合があります。
  専用ケーブルはご自身で用意してください。

教室等の利用について

• 原則として機器の設営、操作、撤収は利用者自身で行ってください。
• 各機器や各設備に関するご質問やご相談は「メディア教育開発グループ（本館E棟3階E366室／内線：8302）」までお願いします。
