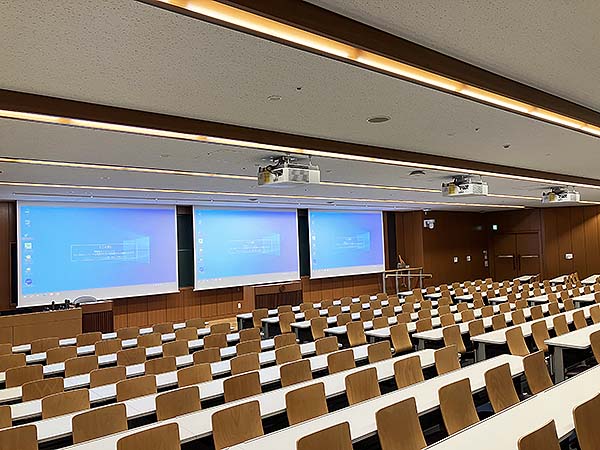

教室全景	AV操作卓

教室概要

• パソコンやビデオ（BD、DVD）の映像は正面スクリーン（最大3面）に投影する事が出来ます。
• ［教室間中継］：対応教室の配信・受信が出来ます。＜本館（E・F棟）のAV教室（19教室）＞
• ［校舎・キャンパス間中継時経由教室］：上記教室間中継対象教室をA棟や多摩キャンパスへ配信する場合に必ず経由する教室です。
• ［遠隔講義システム］：遠隔地（多摩7114教室など）と双方向授業がリアルタイムで行えます。
• 収録可能教室：教室後方のカメラ映像やプロジェクターに投影している映像などを録画出来ます。＜カメラコントロールする場合は調整室にて＞

教室内設置機器

　　　　　　　　　　　

	機器	型番	数量	備考	写真
映 像 提 示	プロジェクター	PT-DW640S	3台	明るさ：6000ｌｍ
	スクリーン	ES-WX150W	3面	・150インチ（16：10） 　※3231×2019（ｍｍ）
A V 操 作	コントロールパネル (タッチパネル）	特型	１式	・システム電源／MIC電源 ・映像提示選択 ・プロジェクター電源 ・スクリーン昇降 ・室内照明関連 ・電動ブラインド（暗幕） ・マイク音量 ・AV音量
映 像 系 メ デ ィ ア	自室カメラ	−	3台	3台のカメラを切換えて プロジェクターに投影出来ます。
	常設パソコン	−	1台	仕様はこちら
	教材提示装置	VZ-9plus3	1台	−
	BD/DVDプレーヤー	BDP-3140	1台	再生互換表はこちら
音 声 系 メ デ ィ ア	CDプレーヤー	CD-200	1台	−
	SDレコーダー(SDカード）	※録音用SDレコーダー参照	1台	※録音用SDレコーダー参照	※録音用SDレコーダー参照
持 込 機 器 入 力	有線マイク入力	外部入力パネル内	1式	・XLR/フォーン兼用コネクター
	外部AV入力		1式	・RCA（V/L/R）
	外部HDMI入力		1式	・タイプAソケット（19ピン）
	外部PC入力		1式	・VGA（ミニD-sub15）コネクター ・RCA（L/R) ・LAN
	有線マイク入力 （操作卓下）	操作卓下	4式	・XLRコネクター
マ イ ク 系	ワイヤレスマイク	・ハンド型×4 ・タイピン型×4	4※	※同時使用可能数
	有線マイク	−	6本	-
そ の 他	各種ケーブル	−	1式	・HDMIケーブル（タイプA-タイプA） ・VGAケーブル（Dsub15-Dsub15） ・音声ケーブル（RCA（赤白）-ステレオミニ） ・AVケーブル（RCA（赤白黄）-RCA（赤白黄） ・LANケーブル
	各種リモコン	−	1式	・BD/DVDプレーヤー用 ・CDプレーヤー用 ・プレゼンマウス ・レーザーポインター ・指示棒
	遠隔講義システム	−	1式	タッチパネルで［遠隔講義］を選択
録 画 ・ 録 音 用 機 器	録音用外部出力	録音用外部出力パネル内	1式	・外部HDMI出力（タイプAソケット） ・録音用外部出力（RCA（Ｌ/R））

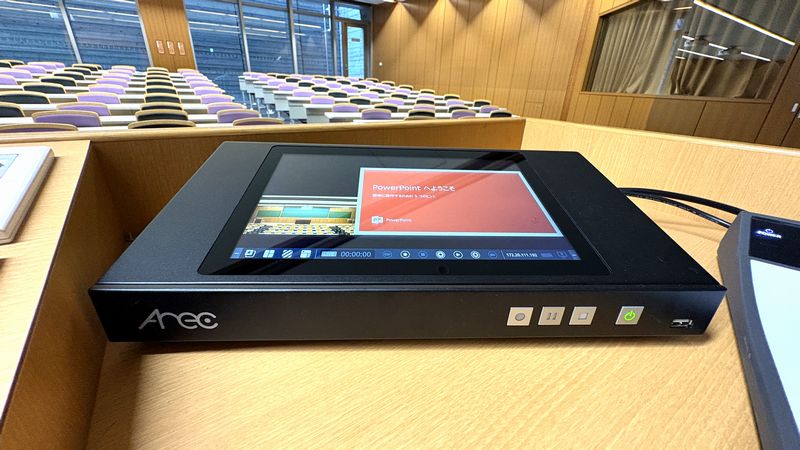

	録画用ポータブルSDカードレコーダー	AG-UMR20	1台	・タッチパネルで録画する映像を選択 ※直接SDカードに録画出来ます
	録画用BD/HDDレコーダ	DMR-BWT530	1台	・タッチパネルで録画する映像を選択 ・ワンタッチ録画ボタン有 ※HDDに録画しBD-R等にダビング出来ます
	録音用SDレコーダー	DN-F650R	1台	・ワンタッチ録音ボタン有

ご注意

• 教室でBDやDVDを再生する際、以下の互換表を参考にして下さい。［再生可能なBD/DVDについて（PDF形式）］
• Macintosh、iPad、iPhoneなどの機器を持込み映像音声を出力するには専用ケーブルが必要となる場合があります。
  専用ケーブルはご自身で用意して下さい。

教室等の利用について

• 原則として機器の設営、操作、撤収は利用者自身で行って下さい。
• 各機器や各設備に関するご質問やご相談は、メディア教育開発センターまでお願いします。
