A553 教室

教室内の機器設置状況等を紹介してます

教室全景 AV操作卓

教室概要

  • 定員:108人
  • 座席:固定
  • パソコンやビデオ映像はプロジェクター(正面スクリーン)へ投影する事が出来ます。

教室内設置機器


機器 型番 数量 備考 写真



プロジェクター VPL-FHZ60 1台 明るさ:5000lm
プロジェクター用スクリーン SK-AF120W 1面 120インチ(16:10)
※イメージサイズ:2756(W)×2100(H)mm
A
V

コントロールパネル JVS-500-OTS 1式 ・環境設定(スクリーン、蛍光灯)
・電源(システム、プロジェクター)
・映像選択(プロジェクタ—、プレビュー)
・外部入力パネル





常設パソコン 1台 仕様はこちら







BD/DVDプレーヤー BMP-BDT110 1台再生互換表はこちら
S-VHSデッキ NV-SV150B 1台
教材提示装置 VZ-3Neo 1台







CDプレーヤー CD-160MKⅡ 1台
カセットデッキ T-D7 1台 録音可能

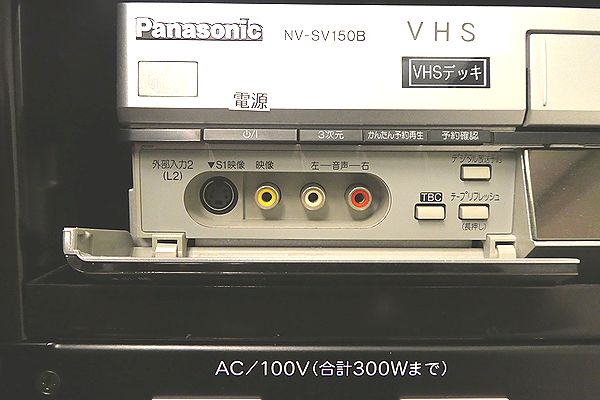

外部AV入力 VHSデッキ経由 1式 ・RCA(V/L/R)
外部HDMI入力 外部入力パネル内 1式 ・タイプAソケット(19ピン)
外部PC入力 1式 ・VGA(ミニD-sub15)コネクター
・RCA(L/R)
・LAN
有線マイク入力 1式 XLR/フォーン兼用コネクター



ワイヤレスマイク ・ハンド型×1
・タイピン型×1
1波※ ※同時使用可能数
有線マイク 1※ ※最大接続可能本数


録画/録音用外部出力 外部出力パネル内 ・外部HDMI出力(タイプAソケット)
・録音用外部出力(RCA(L/R))
各種ケーブル 収納引き出し内 1式 ・HDMIケーブル(タイプA-タイプA)
・VGAケーブル(Dsub15-Dsub15)
・音声ケーブル(RCA(赤白)-ステレオミニ)
・AVケーブル(RCA(赤白黄)-RCA(赤白黄)
・LANケーブル
各種リモコン 1式 ・CD/MDプレーヤー用
・BD/DVDプレーヤー用
・VHSデッキ用
・カセットデッキ用
・プレゼンマウス
・レーザーポインター
・指示棒
OHP HP-400 1台

ご注意

  • 教室でBDやDVDを再生する際、以下の互換表を参考にして下さい。[再生可能なBD/DVDについて(PDF形式)]
  • 持込機器で映像音声を出力するには専用ケーブルが必要となる場合があります。専用ケーブルはご自身で用意して下さい。

教室等の利用について

  • 原則として機器の設営、操作、撤収は利用者自身で行って下さい。
  • 各機器や各設備に関するご質問やご相談は、メディア教育開発センターまでお願いします。
