A257講義室
教室内の機器設置状況等を紹介します
| 教室全景 | AV操作卓 |
|---|---|
 |
 |
教室概要
- 定員：150人
- 座席：固定
- スクリーン：中央 ※写真をクリックすると拡大します
教室内設置機器
| 機器 | 型番／仕様 | 数量 | 備考 | 写真 |
|---|---|---|---|---|
| 映像提示機器 | ||||
| プロジェクター | VPL-FHZ80 | 1 | 6,000lm |  |
| スクリーン | ES-WX120AW | 1 | 120インチ | |
| コントロールパネル | JVS-500-OTS | 1 | ・システム電源 ・プロジェクター電源 ・映像提示 プロジェクター、プレビューモニター ・環境設定 蛍光灯、ダウンライト、スクリーン、暗幕 ・音量 AV音量、マイク音量 |  |
| 利用可能メディア | ||||
| 常設パソコン | dynabook B65/HU | 1 | 仕様はこちら |  |

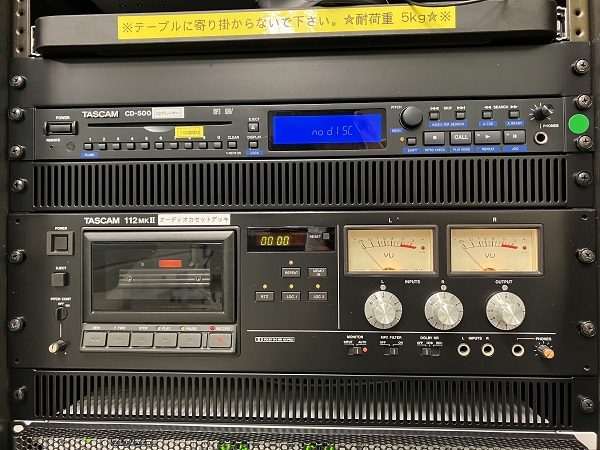

| CDプレーヤー | CD-500 | 1 | 録音不可 |
|
| カセットデッキ | 112mkII | 1 | 録音可 | |
| BD/DVDプレーヤー | DN-500BD MKⅡ | 1 | 再生互換表はこちら |
|
| VHSデッキ | SR-VS30 | 1 | ||
| 教材提示装置 | VZ-9 | 1 |  |
|
| 外部機器 AV操作卓／コントロールパネル内 |
有線マイク入力 | 1 | MIC端子／兼用コネクタ XLR（キャノン）端子、フォーン端子 |
 |
| 外部AV入力 | 1 | RCA端子（黄・白・赤） | ||
| 外部PC入力 | 1 | VGA端子（ミニD-Sub15ピン） RCA端子（白・赤） |
||
| 外部HDMI入力 | 1 | HDMI端子（Type A） | ||
| 情報コンセント | 1 | LAN端子（RJ45） | ||
| ワイヤレスマイク | ハンド型 | 2 | ※同時使用可能本数は2波まで 同色ラベルのマイクは同時使用不可 |
 |
| タイピン型 | 2 | |||
| 有線マイク | SM58SE | 1 |  |
|
| その他 | ||||
| 接続ケーブル | 収納引き出し内 | 1 | HDMIケーブル（Type A） VGAケーブル・音声付（ミニD-Sub15ピン） 音声ケーブル／RCA（白・赤）-ステレオミニ 映像音声ケーブル／RCA（黄・白・赤） LANケーブル／RJ45 |
 |
| 各種リモコン | リモコンケース | 1 | BD/DVDプレーヤー用 CDデッキ用 VHSデッキ用 プレゼンマウス レーザーポインター 指示棒 |
 |
| 外部出力 | 電源コンセント | 2 | 3つ穴 |
|
| HDMI出力 | 1 | HDMI端子（Type A） | ||
| 録音用外部出力 | 1 | RCA端子（白・赤） | ||
| OHP | H-400 | 1 | 教室前方に設置 |  |
ご注意
- 教室でBDやDVDを再生する際、以下の互換表を参考にして下さい。［再生可能なBD/DVDについて
（PDF形式）］ - 持込機器で映像音声を出力するには専用ケーブルが必要となる場合があります。専用ケーブルはご自身で用意して下さい。
教室等の利用について
- 原則として機器の設営、操作、撤収は利用者自身で行って下さい。
- 各機器や各設備に関するご質問やご相談は「メディア教育開発グループ（本館E棟3階E366室／内線：8302）」までお願いします。
