A150講義室
教室内の機器設置状況等を紹介します

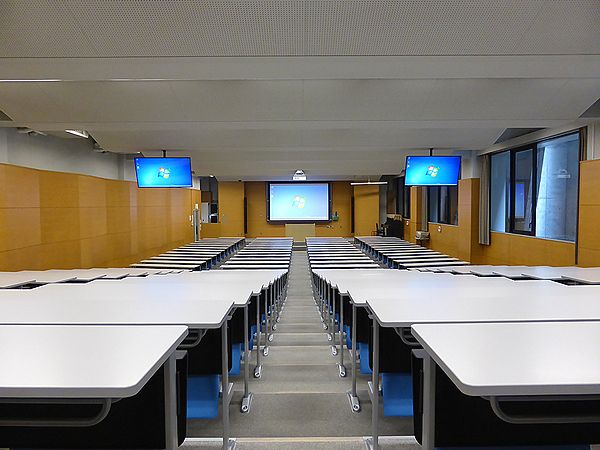

| 教室全景 | AV操作卓 |
|---|---|
 |
 |
教室概要
- 定員：315人
- 座席：固定
- スクリーン：中央、ディスプレイ：後方・左右 ※写真をクリックすると拡大します
- ［A150教室中継］：A150教室の映像音声を対応教室へ配信できます。＜A155、A157、A164、A166、A250、A252、A264、A266＞
- ［校舎・キャンパス間中継時経由教室］：上記教室間中継対象教室を本館や多摩キャンパスへ配信する場合に必ず経由する教室です。
- 収録可能教室：教室後方のカメラ映像やプロジェクターに投影している映像などを録画できます。＜映写室にて＞
教室内設置機器
| 機器 | 型番／仕様 | 数量 | 備考 | 写真 |
|---|---|---|---|---|
| 映像提示 | ||||
| プロジェクター | VPL-FHZ700L | 1 | 7,000lm |  |
| スクリーン | ES-WX150W | 1 | 150インチ | |
| 後方ディスプレイ | TH-55LFE8J | 2 | 55インチ |  |
| コントロールパネル | 特型 | 1 | ・システム電源 ・プロジェクター電源 プロジェクター／後方ディスプレイ ・環境設定 スクリーン、暗幕、バリマスク 蛍光灯、ダウンライト ・映像提示 プロジェクター・後方ディスプレイ プレビューモニター |
 |
| オーディオミキサー | WR-X22 | 1 | ・マイク音量 ・AV音量 |
 |
| 利用可能機器 | ||||
| 常設パソコン | dynabook B65/HU | 1 | 仕様はこちら ※常設PCでCDを再生する場合は「プロジェクター出力」で常設PCを選択してください。 |
 |
| 教材提示装置 | VZ-9 | 1 |  |
|
| VHSデッキ | HR-DV5 | 1 |  |
|
| BD/DVDプレーヤー | BDP-3140 | 1 | 再生互換表はこちら | |
| カセットデッキ | 112 | 1 | 録音可 |  |
| CDプレーヤー | CD-200iL | 1 | iPodドック搭載 30ピン/Lightningコネクタ両対応 |
|
| 外部機器 AV操作卓・上 |
有線マイク入力 | 1 | MIC端子／兼用コネクタ XLR（キャノン）端子、フォーン端子 |
 |
| 外部AV入力 | 1 | RCA端子（黄・白・赤） | ||
| 外部HDMI入力 | 1 | HDMI端子（Type A） | ||
| 外部PC入力 | 1 | VGA端子（ミニD-Sub15ピン） RCA端子（白・赤） |
||
| 情報コンセント | 1 | LAN端子（RJ45） | ||
| 外部マイク AV操作卓・下 |
有線マイク入力 | 1 | MIC端子 XLR（キャノン）端子 |
 |
| 外部機器 教壇 |
マイク入力 | 2 | MIC端子 XLR（キャノン）端子 |
 |
| 教壇AV入力 | 1 | RCA端子（黄・白・赤） | ||
| 教壇PC入力 | 1 | VGA端子（ミニD-Sub15ピン） RCA端子（白・赤） |
||
| 教壇HDMI入力 | 1 | HDMI端子（Type A） | ||
| 情報コンセント | 1 | LAN端子（RJ45） | ||
| 電源コンセント | 2 | 2つ穴 | ||

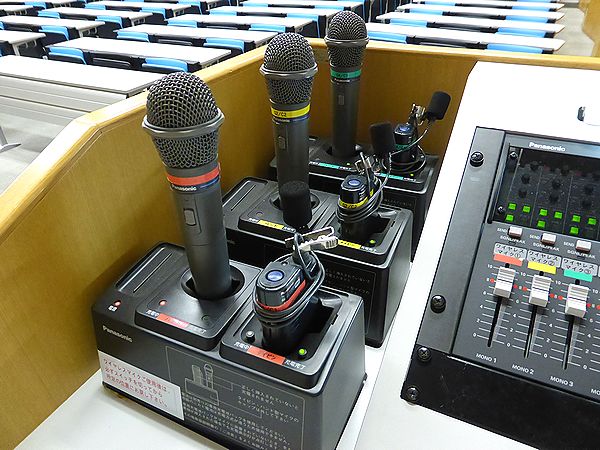

| ワイヤレスマイク | ハンド型 | 3 | ※同時使用可能本数は3本まで 同色ラベルのマイクは同時使用不可 |
 |
| タイピン型 | 3 | |||
| 有線マイク | DM-1300 SM58 |
1 3 |
※最大接続可能本数4 教卓・上×1、教卓・下×1 教壇×2 ※収納引き出し内に保管 |
 |
| その他 | ||||
| 接続ケーブル | 収納引き出し内 | 1 | HDMIケーブル（Type A） VGAケーブル（ミニD-Sub15ピン） 音声ケーブル／RCA（白・赤）-ステレオミニ 映像音声ケーブル／RCA（黄・白・赤） LANケーブル／RJ45 |
 |
| 各種リモコン | リモコンケース | 1 | VHSデッキ用 BD/DVDプレーヤー用 CDプレーヤー用 プレゼンマウス レーザーポインター 指示棒 |
 |
| 収録・中継用カメラ | AW-HE70SW | 1 | 教室後方天井 |  |
| 映写室／通常時施錠、鍵はメディア教育開発グループより貸し出し | ||||
| カメラコントローラー | AW-RP50 | 1 | ・収録・中継用カメラコントローラー |  |
| SDカードレコーダー | AG-UMR20 | 1 | ・講義収録用 ・録画する映像はA150中継の送出映像と同一 ・操作マニュアルはこちら ・記録時間 SDカード32GB：約4時間 SDカード64GB：約8時間半 |
 |
| OHP | HP-A305SQ | 1 | 教室前方に設置 |  |
ご注意
- 教室でBDやDVDを再生する際は以下の互換表を参考にしてください。［再生可能なBD/DVDについて
（PDF形式）］ - 持込機器で映像音声を出力するには専用ケーブルが必要となる場合があります。専用ケーブルはご自身で用意してください。
教室等の利用について
- 原則として機器の設営、操作、撤収は利用者自身で行ってください。
- 各機器や各設備に関するご質問やご相談は「メディア教育開発グループ（本館E棟3階E366室／内線：8302）」までお願いします。
